Описание графического редактора

Для работы комплекса АРМ-СРЗА для хранения сети, заданий и протоколов расчетов должна быть выбрана рабочая директория.

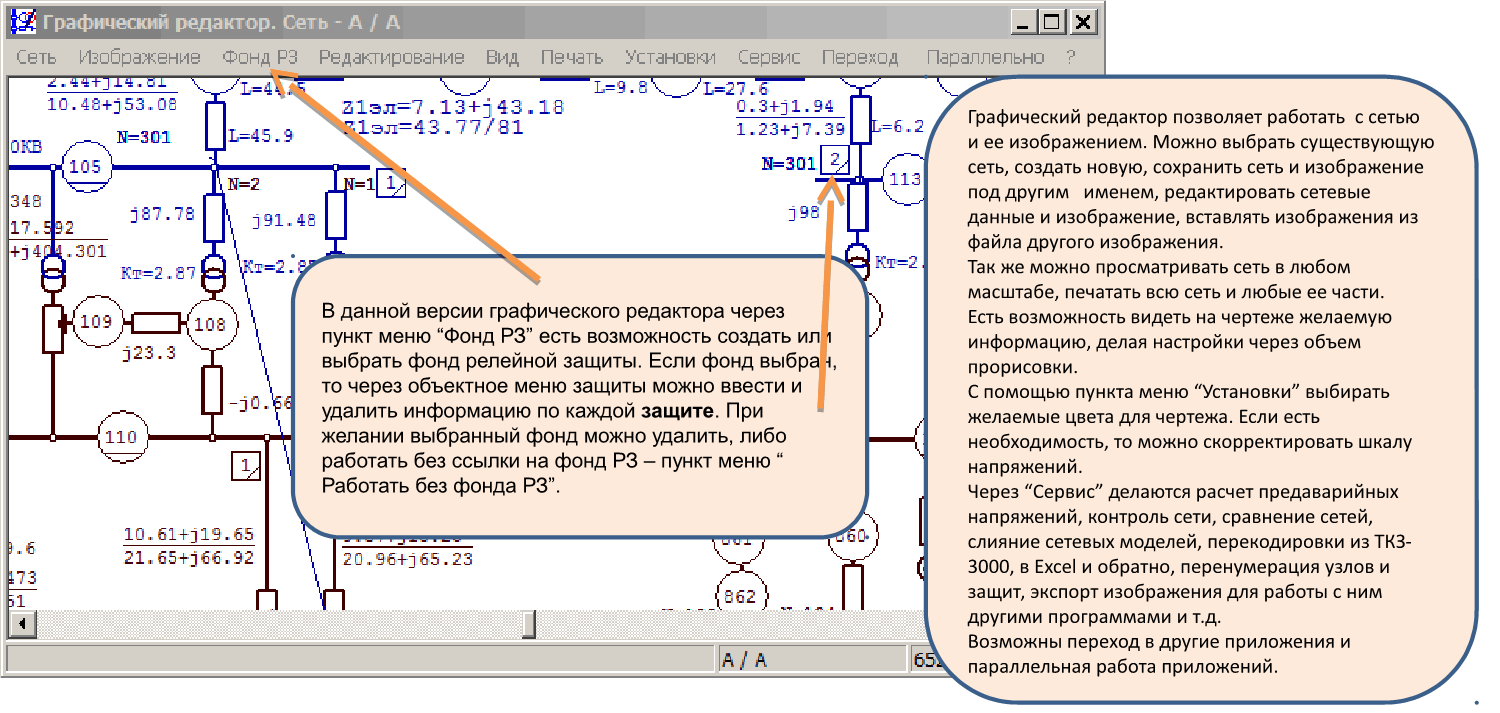

Графический редактор АРМ-СРЗА предназначен для ведения сетевой информации совместно с графическим изображением схемы замещения. Графический редактор информационно связан с комплексом ТКЗ-3000. Информацию из ТКЗ-3000 можно перекодировать в графическую базу АРМ-СРЗА. Окно программы представляет собой стандартное окно WINDOWS и состоит из следующих элементов:

• Главное меню редактора, через которое посредством мыши активизируются все функции редактора;
• Рабочее поле окна, в котором располагается рисунок схемы замещения.
• Вертикальная и горизонтальная полосы просмотра, при помощи которых рисунок схемы замещения можно перемещать. На каждой полосе расположен ползунок, ширина которого показывает видимую часть чертежа по отношению ко всему полю чертежа;
• Статусная строка в нижней части рабочего поля, которая состоит из трёх полей. В первом поле расположена подсказка, комментарий к функции редактора, которую вы выполняете. Во втором поле - имя сети, с которой вы работаете. В третьем - координата поля чертежа, на котором стоит курсор мыши.
